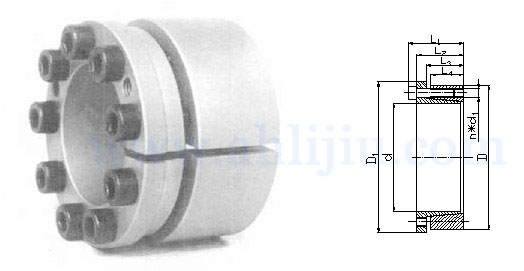

Z13型脹套
| 基本尺寸 | 內六角螺釘 | 額定負荷 | 脹套與軸結合面上的壓力Pf N/mm2 |
螺釘?shù)臄Q緊力矩MA N·m |
重量 kg |
||||||||
| d | D | L | L1 | L2 | L3 | D1 | 規格 | 數量 | 軸向力F1 KN |
轉矩M1 KN·m |
|||
| 19 20 22 24 25 28 30 32 35 38 40 42 45 48 50 55 60 65 70 75 80 85 90 95 100 110 120 |
47 47 47 50 50 55 55 60 60 65 65 75 75 80 80 85 90 95 110 115 120 125 130 135 145 155 165 |
39 39 39 39 39 39 39 39 39 39 39 47 47 47 47 47 47 47 67 67 67 67 67 67 77 77 77 |
26 26 26 26 26 26 26 26 26 26 26 30 30 30 30 30 30 30 40 40 40 40 40 40 46 46 46 |
30 30 30 30 30 30 30 30 30 30 30 35 35 35 35 35 35 35 46 46 46 46 46 46 52 52 52 |
45 45 45 45 45 45 45 45 45 45 45 55 55 55 55 55 55 55 77 77 77 77 77 77 89 89 89 |
53 53 53 56 56 61 61 66 66 71 71 81 81 86 86 91 96 101 116 121 126 131 136 141 151 161 171 |
M6×30 M6×30 M6×30 M6×30 M6×30 M6×30 M6×30 M6×30 M6×30 M6×30 M6×30 M8×40 M8×40 M8×40 M8×40 M8×40 M8×40 M8×40 M10×60 M10×60 M10×60 M10×60 M10×60 M10×60 M12×70 M12×70 M12×70 |
6 6 6 6 6 6 6 9 9 9 9 6 6 6 6 9 9 9 7 7 7 8 8 10 7 7 8 |
54 54 54 54 54 54 54 82 82 82 82 101 101 101 101 152 152 152 186 186 186 213 213 267 270 270 309 |
0.54 0.60 0.60 0.65 0.68 0.78 0.82 1.31 1.44 1.52 1.64 2.13 2.28 2.43 2.53 4.18 4.56 4.96 6.50 7.00 7.40 9.00 9.60 12.6 13.3 14.7 18.4 |
260 250 230 210 200 180 70 235 215 200 190 215 200 190 180 245 225 210 175 165 155 170 160 185 160 140 150 |
17 17 17 17 17 17 17 17 17 17 17 41 41 41 41 41 41 41 83 83 83 83 83 83 145 145 145 |
0.35 0.36 0.44 0.47 0.48 0.55 0.76 0.79 0.81 0.87 0.94 1.02 1.06 1.70 1.79 1.89 1.98 2.15 2.24 3.07 3.35 3.59 5.04 5.38 5.81 6.06 7.61 |
